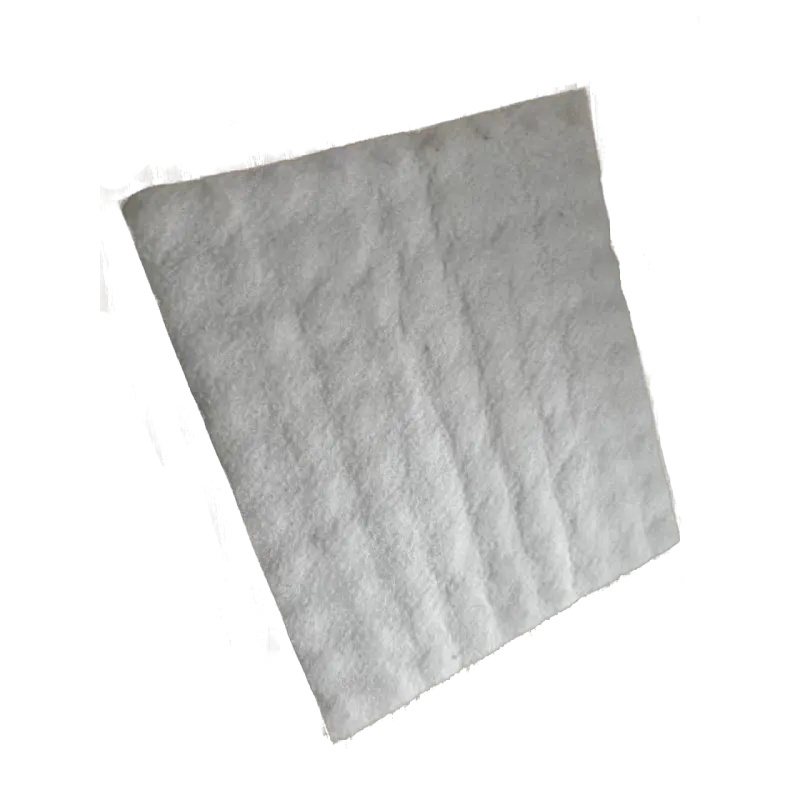

Panneau de drainage composite

1. Introduction aux panneaux de drainage composites

Le panneau de drainage composite est une solution de drainage géosynthétique innovante qui allie des capacités de drainage hautes performances à un support structurel robuste. Matériau de drainage tridimensionnel, le panneau de drainage composite remplace efficacement les systèmes de drainage traditionnels à gravier tout en offrant une meilleure gestion de l'eau, des coûts de construction réduits et une efficacité accrue des projets. Sa conception unique le rend idéal pour les applications de génie civil, de construction et de protection de l'environnement où un drainage souterrain fiable est essentiel.

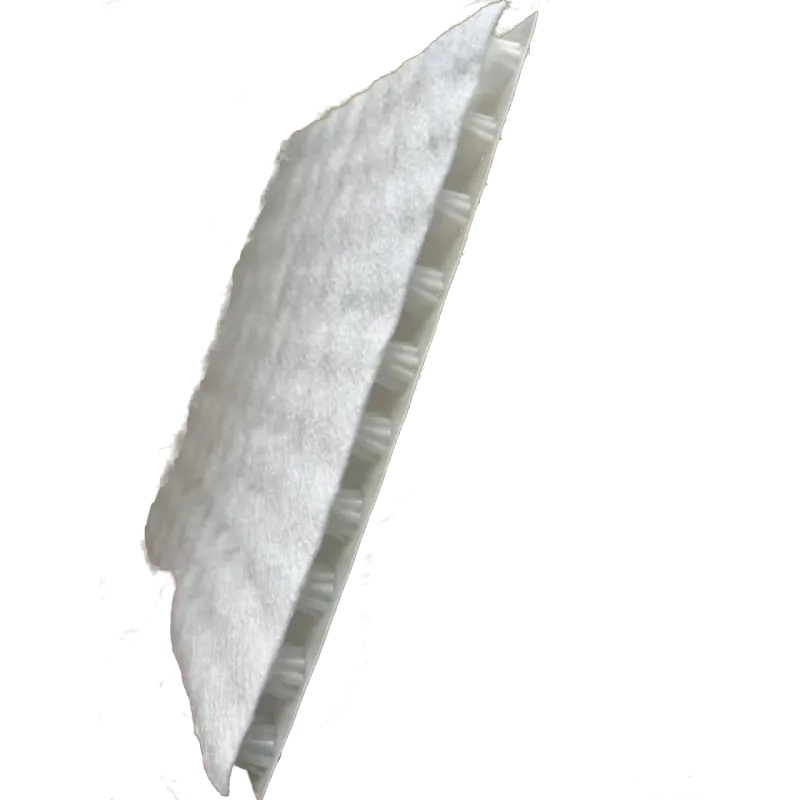

2. Composition et structure des matériaux

Le panneau de drainage composite est composé de plusieurs couches fonctionnelles conçues pour des performances optimales :

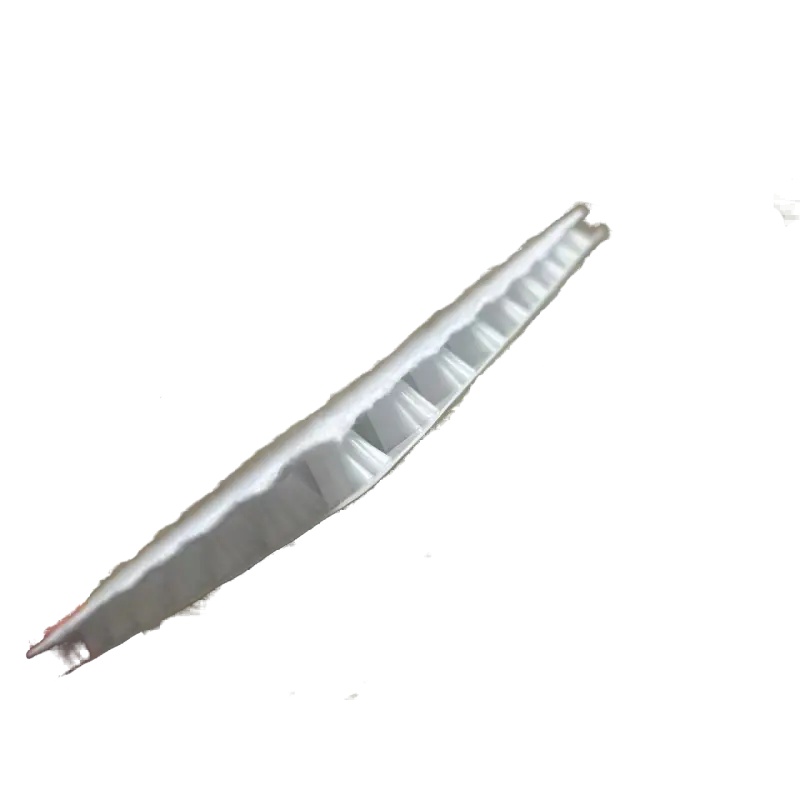

Couche centrale de drainage - Généralement fabriquée en polyéthylène haute densité (PEHD) ou en polypropylène (PP) dans une conception ondulée, cuspidée ou en maille pour maximiser la capacité d'écoulement de l'eau.

Couche de filtration - Un tissu géotextile non tissé collé sur un ou les deux côtés pour empêcher le colmatage du sol tout en permettant l'infiltration de l'eau.

Éléments de renforcement - Certaines variantes de panneaux de drainage composites incluent des grilles de renforcement supplémentaires pour une résistance à la compression plus élevée dans les applications à forte charge.

Configurations disponibles :

Géotextile simple face (pour drainage unidirectionnel)

Géotextile double face (pour drainage bidirectionnel)

Versions robustes avec résistance à la compression améliorée

3. Principales caractéristiques et avantages des panneaux de drainage composites

(1) Performances de drainage supérieures

Le panneau de drainage composite fournit :

• Capacité de débit élevée (jusqu'à 10 fois plus rapide que les systèmes à gravier)

• Des voies d'eau continues à travers sa structure centrale 3D

• Soulagement efficace de la pression interstitielle dans les systèmes de sol et de fondation

(2) Économies d'espace et de poids

Par rapport aux méthodes de drainage traditionnelles :

• Le panneau de drainage composite est 80 % plus léger que les couches de gravier

• Réduit la profondeur d'excavation de 30 à 50 %

• Permet une installation plus rapide avec un minimum de travail

(3) Durabilité exceptionnelle

Le panneau de drainage composite offre :

• Résistance aux UV à long terme (lorsqu'elle est correctement couverte)

• Inertie chimique aux acides et aux alcalis du sol

• Géotextiles résistants à la déchirure qui maintiennent la perméabilité

(4) Rentabilité

En choisissant le panneau de drainage composite, les projets bénéficient de :

• Coûts de matériaux inférieurs par rapport au drainage des agrégats

• Frais de transport réduits grâce à la légèreté

• Besoins de maintenance minimes sur des décennies de service

(5) Avantages environnementaux

Le panneau de drainage composite contribue à la construction durable à travers :

• Réduction de l'extraction de granulats naturels

• Matériaux recyclables dans de nombreuses variantes de produits

• Amélioration de la gestion de l'eau dans les infrastructures vertes

4. Spécifications techniques

Propriété Test Norme Valeur typique

Épaisseur ASTM D5199 8 mm - 30 mm

Capacité de débit d'eau ASTM D4716 0,5 - 5,0 l/m²/s

Résistance à la traction ASTM D6637 ≥ 10 kN/m

Résistance à la perforation ASTM D6241 ≥ 500 N

Résistance à la compression ASTM D1621 100 - 500 kPa

Taux de filtration du géotextile ASTM D4491 > 0,1 cm/s

5. Principales applications des panneaux de drainage composites

(1) Bâtiment et infrastructures

• Drainage des fondations : le panneau de drainage composite empêche l'accumulation d'eau sous les dalles

• Drainage des murs de soutènement : Gère la pression hydrostatique derrière les structures

• Systèmes d'étanchéité des tunnels : utilisés comme couche de drainage derrière les membranes

(2) Aménagement paysager et toits verts

• Drainage des jardins sur le toit : le panneau de drainage composite remplace le gravier dans les systèmes légers

• Construction de terrains de sport : Assure un drainage adéquat du terrain

• Drainage des jardinières : Prévient la pourriture des racines dans les systèmes de plantation urbains

(3) Ingénierie des transports

• Sous-drainage des autoroutes : le panneau de drainage composite prolonge la durée de vie de la chaussée

• Remblais ferroviaires : Contrôle des eaux souterraines dans les projets ferroviaires

• Chaussées d'aérodrome : Gère les eaux souterraines des pistes

(4) Génie de l'environnement

• Couches de drainage des décharges : le panneau de drainage composite collecte efficacement le lixiviat

• Gestion des résidus miniers : gère le drainage des eaux de traitement

• Revêtements de réservoir : couche de drainage secondaire dans le stockage de l'eau

6. Directives d'installation pour les panneaux de drainage composites

(1) Préparation du site

• Compacter et niveler le sous-sol aux niveaux spécifiés

• Retirez les protubérances pointues qui pourraient endommager le panneau de drainage composite

(2) Placement de produit

• Dérouler le panneau de drainage composite avec la face géotextile tournée vers le sol

• Superposez les bords de 10 à 15 cm ou utilisez la méthode d'assemblage recommandée par le fabricant.

(3) Détails de connexion

• Fixer les chevauchements avec des attaches adhésives ou mécaniques

• Raccorder aux tuyaux de drainage à l'aide de raccords appropriés

(4) Mesures de protection

• Recouvrir rapidement le panneau de drainage composite avec un matériau de remblai

• Utiliser des couches protectrices lors du placement de matériaux lourds directement sur le plateau

7. Pourquoi choisir un panneau de drainage composite plutôt que des alternatives ?

Panneau de drainage composite Géonets de gravier traditionnels

Vitesse d'installation Rapide (mécanisée) Lente (manuelle) Modérée

Poids du matériau 0,5-2,0 kg/m² 50-100 kg/m² 1,0-3,0 kg/m²

Capacité de débit Élevée Modérée Élevée

Espace requis Minimal (8-30 mm) Significatif (300 mm et plus) Modéré (5-10 mm)

Entretien à long terme Faible Élevé Modéré

8. Maintenance et assurance qualité

Le panneau de drainage composite nécessite un entretien minimal lorsqu'il est correctement installé :

• Inspections périodiques des sections exposées

• Rinçage des systèmes de tuyauterie connectés si nécessaire

• Remplacement uniquement en cas de dommages mécaniques

Les mesures d’assurance qualité comprennent :

• Tests de contrôle de production en usine

• Contrôles d'intégrité des coutures sur site

• Certification par un tiers selon les normes internationales

9. Conclusion

Le panneau de drainage composite représente la norme moderne en matière de gestion des eaux souterraines, alliant efficacité technique et rentabilité. Ses applications polyvalentes dans les projets de construction, d'infrastructure et environnementaux font du panneau de drainage composite une solution indispensable aux défis contemporains du drainage.

Pour les projets nécessitant des spécifications de panneaux de drainage composites personnalisés ou un support technique, notre équipe d'ingénierie fournit des conseils complets de la conception à l'installation.
