1. Épaisseur fine et poids léger :Généralement de quelques millimètres d'épaisseur seulement (l'épaisseur augmentera après l'installation en raison de la dilatation de l'eau), ce qui permet d'économiser considérablement de l'espace et du terrassement.

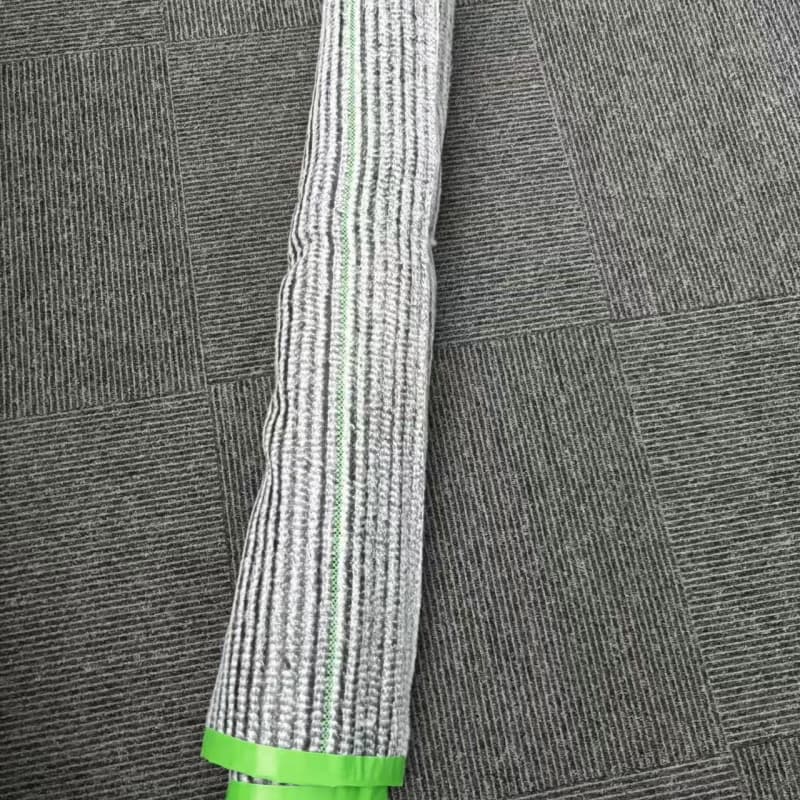

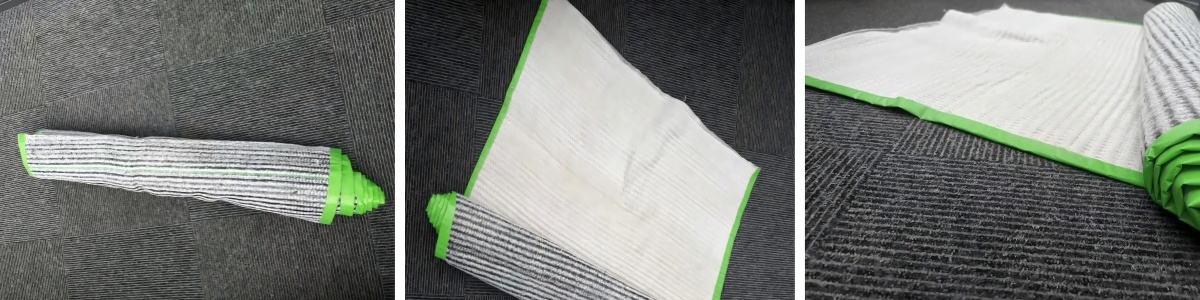

2. Construction facile et rapide :Transporté et posé sous forme de rouleau, il est rapide à installer et moins sensible aux intempéries.
3. Excellentes performances anti-infiltration :Le coefficient de perméabilité est généralement inférieur à celui des revêtements en argile compactée de haute qualité.
4. Auto-guérison :Ses capacités d’auto-guérison sont limitées.
5. Adaptez-vous aux tassements inégaux :Il présente une bonne flexibilité et peut mieux s'adapter au tassement inégal de la fondation.
Introduction

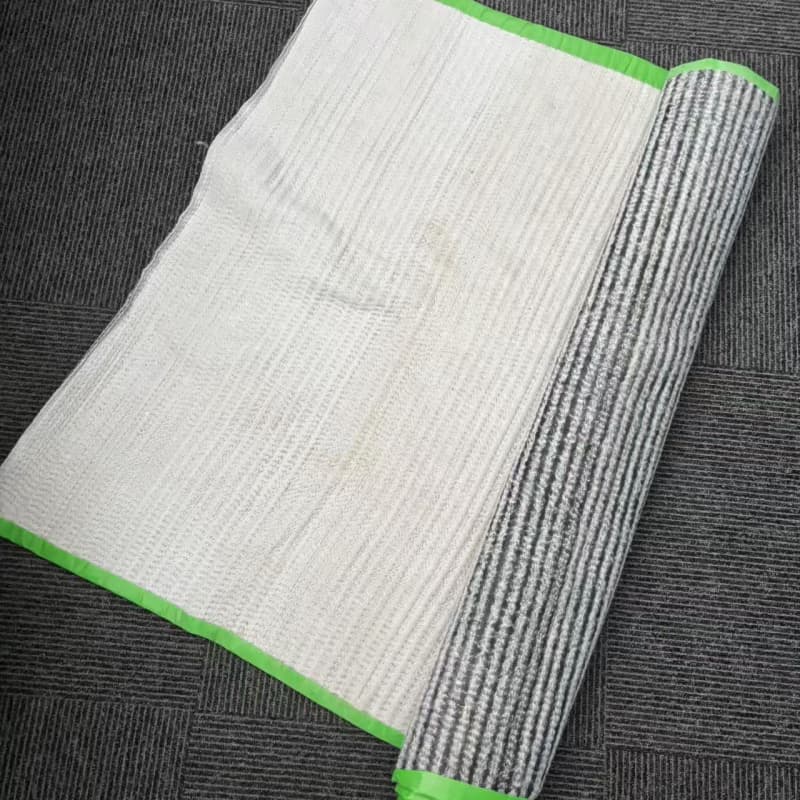

Le géosynthétique d'argile bentonite GCL (GCL en abrégé) est un matériau anti-infiltration artificiel préfabriqué, principalement utilisé pour empêcher la migration des liquides (eau, lixiviats, etc.) et des gaz. Il combine les avantages des géosynthétiques (géotextiles) et de l'argile naturelle (bentonite).
Fonction
1. Prévention des infiltrations : Fournir d’excellentes performances de barrière aux fluides est la fonction la plus importante du GCL.
2. Scellement : Remplissage des irrégularités de la fondation inférieure pour former un contact étroit.
Auto-cicatrisation : Lorsqu'une petite zone est perforée ou endommagée (par exemple par une pierre pointue), la bentonite environnante gonfle avec l'eau et peut migrer et remplir la zone endommagée, rétablissant ainsi dans une certaine mesure ses performances de barrière (mais les dommages à grande échelle doivent être réparés).
Application
1. Décharge : Système de revêtement de fond, système de fermeture de couverture (en remplacement ou en complément de la couche d'argile compactée).

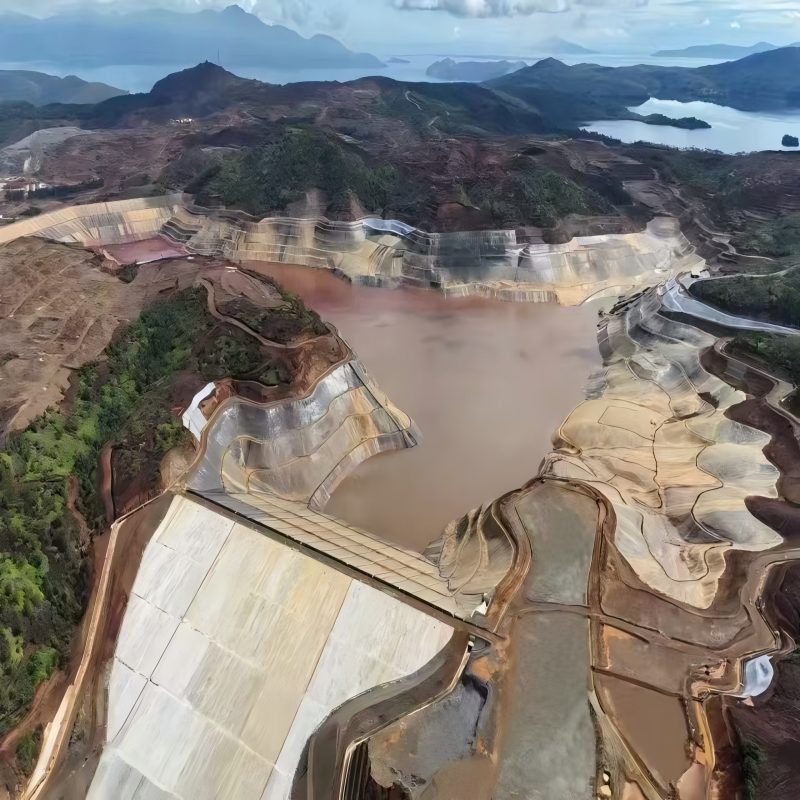

2. Ingénierie minière : aire de lixiviation en tas, aire de bassin de résidus et couche de couverture.
3. Projet de conservation de l'eau : lac artificiel, plan d'eau paysager, canal d'irrigation, réservoir anti-infiltration.
4. Assainissement des sites pollués : couvrir le sol ou le plan d’eau pollué pour empêcher la propagation des polluants.
5. Ingénierie souterraine : étanchéité des tunnels, sous-sols, etc.
6. Couche anti-infiltration secondaire : comme couche anti-infiltration auxiliaire et couche protectrice sous la géomembrane (PEHD).
7. Sous-couche routière : utilisée pour empêcher la remontée capillaire de l'eau ou pour isoler les sources de pollution.
Principe de travail
1. Lorsque le GCL rencontre de l’eau ou de la vapeur d’eau, la bentonite de la couche intermédiaire absorbe l’eau et se dilate.
2. Les particules de bentonite expansées se compriment les unes les autres, remplissant les pores entre les fibres géotextiles pour former une couche d'argile continue, dense et à faible perméabilité semblable à un gel.
3. Cette couche de gel a un coefficient de conductivité hydraulique très faible (généralement inférieur à 5 × 10⁻¹¹ m/s, équivalent à 1 × 10⁻⁹ cm/s), ce qui peut empêcher efficacement la pénétration de liquides et de gaz.
Composition structurelle
1. Couche de bentonite : La couche centrale est constituée de particules ou de poudre de bentonite à haute teneur en sodium ou en calcium. La bentonite est un minéral argileux naturel doté de propriétés d'absorption d'eau et de gonflement extrêmement fortes (elle peut gonfler jusqu'à 10 à 15 fois son volume d'origine lorsqu'elle est exposée à l'eau).

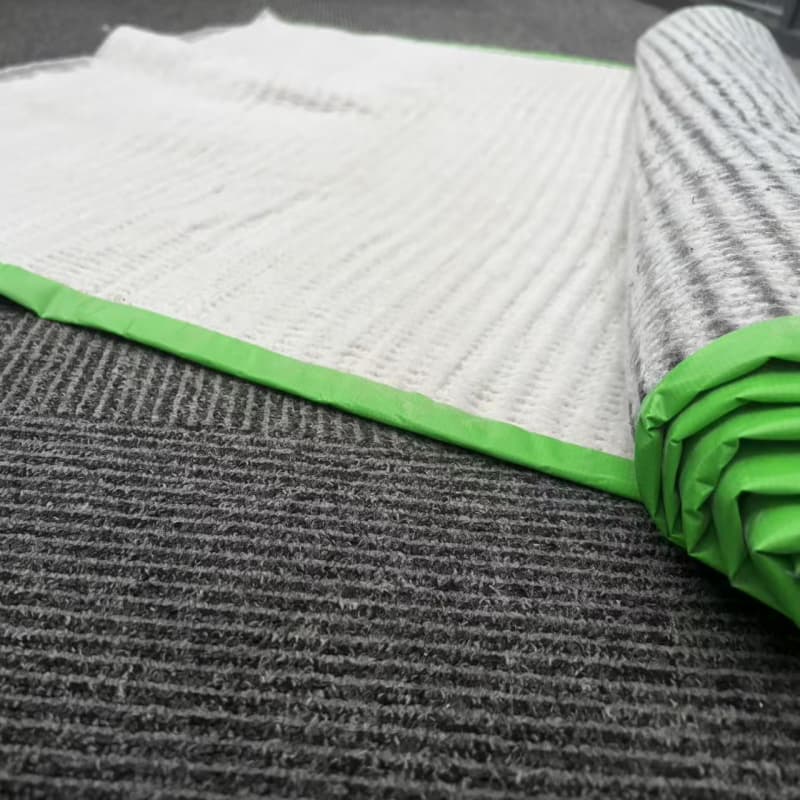

2. Couche géotextile : La couche de bentonite est prise en sandwich entre deux couches de géotextile (généralement des géotextiles non tissés).
Méthode de fixation : Les trois couches sont assemblées par aiguilletage (utilisation d'aiguilles à crochets pour pénétrer les fibres de la couche supérieure à travers la bentonite jusqu'à la couche inférieure afin de former une chaîne mécanique) ou par collage (utilisation d'adhésifs). L'aiguilletage est la méthode la plus courante et la plus efficace.
Paramètres techniques
1. Paramètres physiques :
Paramètres |
Valeur/plage typique |
Remarques |
Poids par unité de surface |
3,5 - 5,5 kg/m² |
Reflète la teneur en bentonite et la densité globale. Plus la valeur est élevée, meilleure est l'imperméabilité. |
Teneur en bentonite |
≥ 3,5 - 4,5 kg/m² |
Le contenu du matériau anti-infiltration du noyau, qui détermine la capacité d'expansion et la propriété d'auto-guérison. |
Épaisseur (aride) |
4 - 7 mm |
Épaisseur initiale avant la pose, affectant la conception du chevauchement et le transport. |
Épaisseur (après hydratation) |
10 - 15 mm |
Épaisseur de travail réelle après gonflement dans l'eau, indicateur clé pour combler les lacunes de la couche de base. |
2. Paramètres de performance hydraulique :
Paramètres |
Valeur/plage typique |
Norme d'essai |
Remarques |
Coefficient de perméabilité (k) |
≤ 5×10⁻¹¹ m/s |
ASTM D5887 |
Indice de base. Plus la valeur est faible, plus la capacité de barrière est forte (équivalent à ≤ 5×10⁻⁹ cm/s). |
Indice de houle (Swell Index) |
≥ 24 mL/2 g |
ASTM D5890 |
Indique la capacité de la bentonite à gonfler au contact de l'eau. Plus la valeur est élevée, meilleure est l'étanchéité (bentonite sodique > bentonite calcique). |
Perte d'écoulement |
≤ 18 mL |
API 13B |
La capacité de rétention d'eau de la bentonite sous pression, qui affecte la stabilité à long terme. |
3. Propriétés mécaniques :
Paramètres |
Valeur/plage typique |
Norme d'essai |
Remarques |
Résistance à la traction |
10 - 25 kN/m |
ASTM D6768 |
Capacité à résister à la traction de la construction et à la déformation des fondations. |
Résistance au pelage |
≥ 65 N/10cm |
ASTM D6496 |
La force de liaison entre le géotextile et la couche de bentonite empêche la séparation des couches intermédiaires. |
Ponction |
≥ 400 N |
ASTM D6241 |
Capacité à résister à la perforation par des objets tranchants. |
Cisaillement d'interface |
25° - 35° |
ASTM D5321 |
Stabilité de l'interface avec les couches supérieures et inférieures du sol/géomembrane, affectant la sécurité du pavage des pentes. |
4. Paramètres de durabilité et de compatibilité chimique :
Paramètres |
Exigences |
Normes d'essai |
Remarques |
Taux de rétention de la bentonite |
≥ 90 % (après aiguilletage) |
GRI-GCL3 |
La rétention de la bentonite après la construction, le processus d'aiguilletage est meilleur que le collage. |
CCE |
≥ 70 méq/100 g |
ASTM D7503 |
Capacité d'échange cationique de la bentonite de sodium, affectant la résistance au sel. |
Compatibilité chimique |
Perméabilité ≤ 5×10⁻⁹ m/s |
Test de solutions personnalisées |
La vérification de l'imperméabilité est requise en cas de contact avec des lixiviats/eaux à forte salinité |
La force de l'entreprise
Haoyang Environmental Technology est à la pointe de l'innovation GCL depuis 2008 avec nos revêtements d'argile bentonite de sodium aiguilletés comportant des noyaux minéraux de première qualité de 4 500 g m² encapsulés par des géotextiles non tissés renforcés atteignant une conductivité hydraulique inférieure à 5 × 10⁻¹¹ m s capacités d'auto-étanchéité lors de la réparation des fissures de 15 mm d'hydratation de manière autonome tout en offrant une résistance au pelage de 40 kN m et une résistance à la perforation de 800 N dépassant les normes GRI GM3 déployées dans le monde entier dans des zones de confinement de déchets dangereux à fuite zéro, des tas de lixiviation minière et des réservoirs d'eau potable, y compris le projet thaïlandais de collecte des eaux de pluie de 230 hectares et l'installation de résidus miniers de cuivre chilienne, ces revêtements réduisent les coûts d'installation de 60 par rapport à l'argile compactée et réduisent le temps de construction de 75 avec des panneaux pré-hydratés disponibles pour les zones arides, demandez nos rapports de test de décalage sismique validant l'intégrité des tremblements de terre de magnitude 8.
